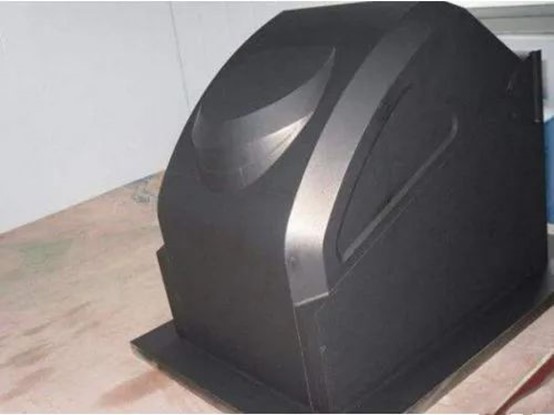

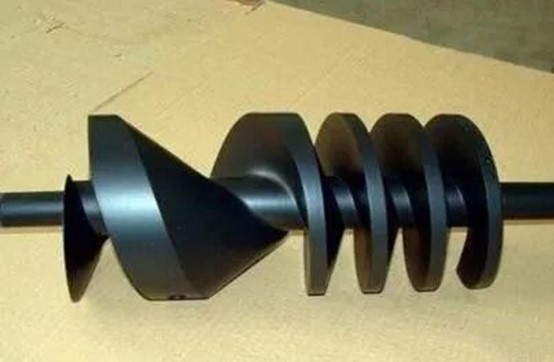

特氟龙喷涂分散体涂层的加工方法是使涂层材料均匀的分布在溶剂中形成分散液(固态物质混在液体中)的一种湿法加工。这种混合物被高压空气雾化并喷涂于工件表面。
加工步骤
分散体涂层的加工步骤分为以下几步：工件的制备，(湿法)分散体涂层喷涂，干燥，烧结。
1.工件的制备
为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400度使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其表面毛糙。可以通过应用粘接助剂(底漆)的方式来改善涂层同工件表层的结合能力。
2.(湿法)分散体涂层喷涂
喷涂涂层材料须均匀一致。涂层厚度取决于采用的涂层体系;涂层厚度的变化可能从几个微米到200微米(0.2毫米)不等。
3.干燥
在烘炉中将湿的涂层加热，温度控制在100度以下，直至大部分的溶剂已蒸发。
4.烧结
烧结这一步骤，乃是将工件加热至一个较高的温度，直至一个不可逆的反应发生：涂层材料熔融，同粘接助剂形成网状结构。
粉体涂层加工的方法是一种干式加工，在此所使用的涂层材料为极其细小的固体颗粒形态。采用这种涂层方法，就避免了使用溶剂，以及随后涂层附着时发生的发散现象。
加工采用恰当的方法使微粉状涂层颗粒附着在工件上。随后，涂覆的微粉在烘炉中熔融
依据所用涂料的种类而有不同的称呼，如底漆的涂层称为底漆层，面漆的涂层称为面漆层。一般涂料所得涂层较薄，约在20——50微米，厚浆型涂料则一次可得厚达1毫米以上的涂层。是为了防护，绝缘，装饰等目的，涂布于金属，织物，塑料等基体上的塑料薄层。高温电绝缘涂层用铜、铝等金属做成的导线外面，或有绝缘漆、或有塑料、橡胶等绝缘包皮。然而，绝缘漆、塑料、橡胶都怕高温，一般超过200℃就会集化，失去绝缘性能。而许多电线正需要在高温下工作，那该怎么办呢?对，让高温电绝缘涂层来帮忙，这种涂层实际上是一种陶瓷涂层，它除了能在高温下保持电绝缘性能外，还能与金属导线紧密“团结”在一起，做到“天衣无缝”，任你将导线七绕八弯，它们也不会分离，这种涂层非常致密，涂上它，两根电压差很大的导线碰在一起，也不会发生击穿现象。高温电绝缘涂层根据其化学成分的不同，可分为许多种类。如石墨导体表面上的氮化硼或氧化铝、氟化铜涂层，到400℃仍有良好的电绝缘性能。金属导线上的搪瓷到700℃，磷酸盐为基的无机粘结剂涂层到1000℃，等离子喷涂氧化铝涂层在1300℃，都仍保持着良好的电绝缘性能。高温电绝缘涂层已在电力、电机、电器、电子、航空、原子能、空间技术等方面获得了广泛的应用。
喷涂作业生产效率高，适用于手工作业及工业自动化生产，应用范围广主要有五金、塑胶、家私、军工、船舶等领域，是现今应用最普遍的一种涂装方式，喷涂作业需要环境要求有百万级到百级的无尘车间，喷涂设备有喷枪，喷漆室，供漆室，固化炉/烘干炉，喷涂工件输送作业设备，消雾及废水，废气处理设备等。喷涂中的主要问题是高度分散的漆雾和挥发出来的溶剂，既污染环境，不利于人体健康，又浪费涂料，造成经济损失。大流量低压力雾化喷涂是低的雾化气压和低空气射流速度，低的雾化涂料运行速度改善了涂料从被涂物表面反弹出来的情况。使上漆率从普通空气喷涂的30%——40%，提高到了65%——85%。在轻革涂饰中用喷枪或喷浆机将涂饰喷于革面上。
即机械加工中的加工对象。它可以是单个零件﹐也可以是固定在一起的几个零件的组合体，也叫制件、作件、课件、五金件等。
其他人阅读了：
