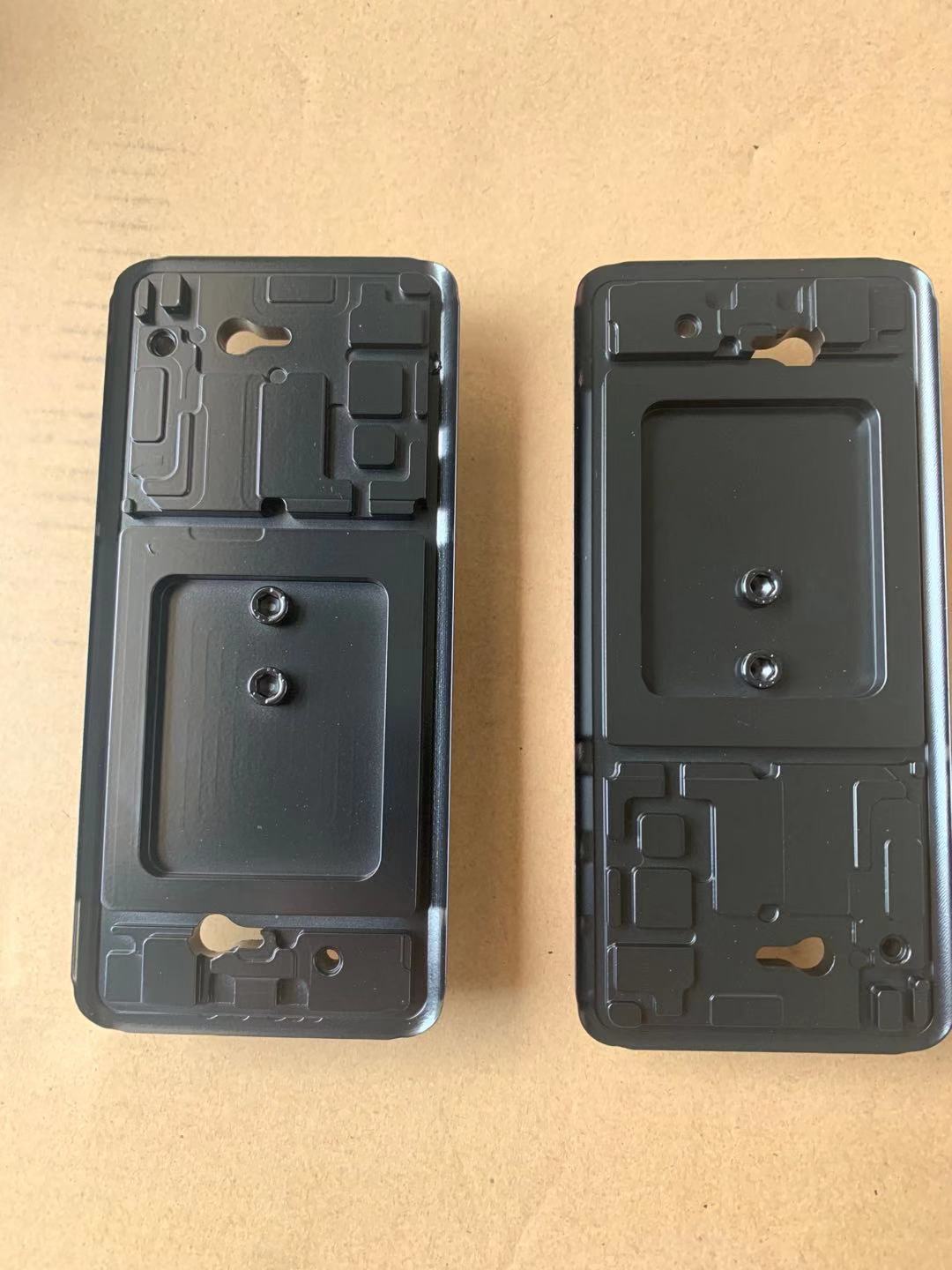

手机治具PTFE喷涂防粘耐磨处理

产品简介

手机治具在3C电子制造中广泛应用于定位、夹持、贴合、点胶、压合和搬运等工序，是保证产品装配精度与节拍的关键部件。治具表面长期接触胶水、保护膜残胶、粉尘以及各类清洗剂，如果表面性能不足，极易出现粘料、难清理、局部磨损、划伤等问题，导致定位精度下降、良率波动以及维护成本增加。

针对上述痛点，本案例介绍在手机治具表面进行PTFE（特氟龙/铁氟龙）涂层喷涂的应用。通过在常见金属治具表面形成低表面能、低摩擦、较耐磨的功能膜层，改善防粘、耐磨与易清洁性能，使治具更好适应电子装配产线的连续运行与定期保养节奏。涂层体系、厚度范围及表面粗糙度等具体参数需结合实际治具结构与工况，以实际评估为准。

工况参数

下表为手机治具PTFE涂层的一般性工况示意，实际项目可根据贵司治具材质、结构及使用环境调整，以现场评估和打样结果为准。

工艺与涂层说明

手机治具涂层通常采用氟塑料体系，其中以PTFE为主，在部分对耐温、耐化学性或表面致密性有特殊要求的工况下，也可评估FEP、PFA等体系的可行性。不同体系在耐温等级、膜层硬度、光泽度和透明度等方面存在差异，需要结合治具的工作温度、点胶或贴合工艺特性、是否有真空吸附、是否需要透光等因素综合选择，以实际评估为准。

在施工前，需对手机治具进行充分的前处理，包括除油、清洗、必要的喷砂或拉毛，以提升涂层附着力。对于治具上的定位基准面、配合孔、螺纹、导向面等尺寸敏感区域，一般通过专用胶带、硅胶塞或金属遮蔽件进行精确遮蔽，避免涂层影响装配精度。对于有吸真空孔、微小槽口等结构，还需结合图纸进行重点保护，局部可采用手工补喷或分段喷涂方式，以兼顾防粘效果与尺寸要求。

涂层结构可采用单层PTFE或底涂+中涂+面涂的多层体系。底涂负责提高附着力和一定的耐腐蚀性能，中涂用于调节膜厚和耐磨性，面层利用PTFE低表面能特性获得良好的防粘与易清洁效果。常规手机治具表面膜厚一般控制在较薄范围内，以减少对尺寸的影响，具体厚度、硬度和粗糙度控制范围需在打样确认后执行。涂装完成后，需按相应涂料体系的固化制度进行烘烤，使涂层达到稳定的物理和化学性能。

喷涂加工流程

1. 工件评估与方案确认：根据手机治具图纸或实物确认基材材质、重点功能面、允许膜厚范围及工艺温度，结合点胶或贴合工况提出初步涂层体系，必要时安排打样，以实际评估为准。
2. 前处理与遮蔽：对治具进行脱脂清洗、烘干和表面粗化处理，去除油污和氧化层；对定位基准面、配合孔、螺纹等不允许喷涂区域进行精确遮蔽，保证后续装配精度。
3. 底涂喷涂：在处理好的基材表面均匀喷涂底涂层，控制喷涂距离和流量，兼顾附着力与平整度，对结构复杂或夹缝位置可采用多角度交叉喷涂，以提升覆盖性。
4. 中涂/面涂喷涂：根据需要喷涂中涂和PTFE面涂，重点覆盖与胶水、保护膜接触的夹持面和定位面，通过多道薄喷方式逐步叠加膜厚，减少流挂及针孔。
5. 固化与冷却：涂装完成后按对应涂料固化制度进行升温、保温与降温处理，使涂层充分成膜并获得预期的防粘、耐磨和低摩擦性能，具体温度和时间以实际评估为准。
6. 检验、复装与包装：对手机治具进行外观检查、膜厚抽检、关键尺寸与遮蔽区域核对，确认防粘效果试验结果后，按要求复装附件并防护包装，便于到厂后直接上线使用。

本案例特殊点：

• 手机治具上精密定位面较多，对膜厚均匀性和遮蔽精度要求较高，需要在喷涂方案中重点控制尺寸影响。
• 工况存在反复点胶与清洗，需在防粘性能与耐磨寿命之间进行平衡设计，具体配方与膜厚通过打样和小批量试产验证，以实际评估为准。

解决的问题

通过在手机治具表面喷涂PTFE特氟龙防粘耐磨涂层，可在实际生产中带来多方面改善：

• 显著降低胶水、保护膜残胶对治具表面的粘附，使残胶更容易被擦拭或清洗掉，减少长时间停线清理。
• 提高治具表面的耐磨抗划伤能力，减缓因反复夹持和搬运导致的磨损，使关键定位面在一定周期内保持较稳定的尺寸与形貌。
• 利用PTFE较低摩擦系数，降低产品与治具之间的摩擦阻力，减少划伤、卡滞和异响，对精密外观件的装配更友好。
• 涂层表面致密平整，有利于简化日常保养方式，可结合常规溶剂擦拭、超声清洗等方式进行维护，具体需根据基材和工况以实际评估为准。
• 通过减少频繁更换或抛光治具的需求，帮助降低备件消耗和维护成本，同时有利于保持手机装配线的节拍与良率稳定。

适用行业与场景

该手机治具PTFE喷涂防粘耐磨处理主要面向3C电子制造相关客户，典型应用包括但不限于：

• 手机整机装配线的定位、夹持和搬运治具防粘升级。
• 手机屏幕、后盖、玻璃盖板贴合工位的治具防粘、防划伤处理。
• 手机FPC、摄像头模组等点胶、固化工序的工装夹具防粘处理。
• 涉及UV胶、水性胶、油性胶、双面胶等多种胶粘剂工况的治具防粘与易清洁改造。
• 旧手机治具翻新再利用，通过喷涂特氟龙涂层恢复表面功能，延长使用周期，具体可行性以实际评估为准。

常见问题（FAQ）

1、手机治具喷涂PTFE后会不会影响定位尺寸？

PTFE涂层本身有一定膜厚，如用于手机治具的定位基准面，一般会通过前期评估和打样确认可接受的膜厚范围，并对关键部位进行遮蔽或精确控制。常规做法是在非基准面喷涂涂层，对极为敏感的配合面保留金属基准，以兼顾防粘需求和装配尺寸要求，具体以实际测量和试装结果为准。

2、手机治具PTFE防粘层的厚度大概是多少？

手机治具PTFE涂层常见为薄膜型设计，以减小对配合尺寸的影响。实际厚度会受涂层体系、工件结构、耐磨要求等因素影响，一般通过样件试喷后由膜厚检测结果和客户装配试用反馈共同确定，不同项目厚度可能存在差异，以实际评估为准。

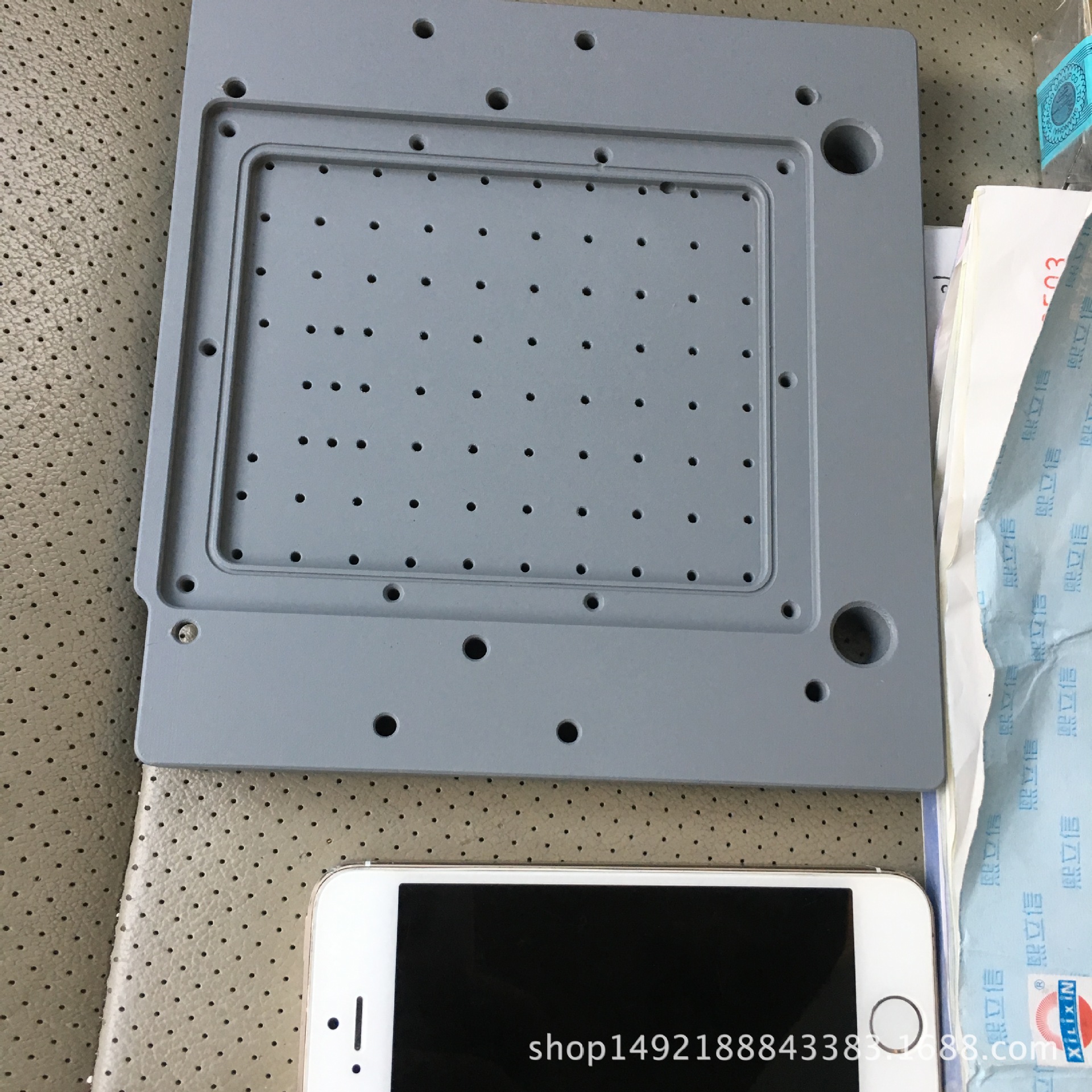

3、手机治具上有真空吸附孔还能做特氟龙喷涂吗？

带有真空吸附孔的手机治具可以评估喷涂特氟龙涂层，但需要在工艺上重点处理吸附孔和气路通道，避免涂层堵塞或影响吸力。通常会对真空孔进行精细遮蔽，或采用局部喷涂、补喷方式处理，具体可行性需结合治具图纸、孔径大小和实际吸附要求进行评估，以实物确认为准。

4、已使用一段时间的手机治具表面有磨损和残胶，还能再喷PTFE吗？

部分已使用的手机治具可以通过翻新后再喷涂PTFE涂层，但需先评估基材是否存在严重变形、深度划伤或腐蚀。如果仅为表面磨损或残胶堆积，一般可以通过机械打磨、喷砂和精细清洗恢复基材，再进行涂层处理；如关键尺寸和形位公差已超出要求，翻新效果需以实际检测为准。

5、PTFE涂层在手机点胶工况下能使用多长时间？

PTFE涂层的实际使用寿命与点胶胶种、固化温度、清洗方式、夹持压力和产线节拍等多项因素相关，不同工况差异较大。通常会建议先通过小批量治具试用，观察粘胶情况、耐磨情况和清理难度，再结合生产数据评估合理的保养周期和翻新周期，具体寿命以现场使用反馈为准。

6、手机装配线如果更换胶水配方，原有手机治具PTFE涂层还能适用吗？

不同胶水体系对PTFE涂层的防粘效果会有差异，部分胶种对特氟龙涂层更容易清理，少数特殊配方可能附着更牢。若手机装配线更换胶水，建议先在少量治具或样片上进行试粘和清洗测试，确认防粘与易清洁性能是否仍满足要求，如有明显变化可再调整涂层体系或表面粗糙度，以实际测试结果为准。

7、能否只对手机治具局部容易粘胶的区域做PTFE喷涂？

在结构允许的前提下，可以针对手机治具局部区域进行PTFE喷涂，例如只处理与胶水直接接触的夹持面、压块或定位面，其余区域保持金属本体。此类局部喷涂会对遮蔽和工艺定位提出更高要求，需要结合治具结构和生产批量评估施工难度与成本，以实际方案确认为准。

选型建议与咨询

手机治具PTFE喷涂方案的选型，需要综合考虑基材材质、治具结构复杂程度、点胶或贴合工艺类型、工作温度、胶水配方以及日常清洗方式等因素。不同工况下，涂层体系、膜厚、表面粗糙度和遮蔽范围的取舍会有所不同，建议在项目初期提供治具图纸、现场照片和基本工况参数，便于技术人员进行针对性评估。

对于首次尝试特氟龙防粘涂层的手机治具，可先安排少量样件或局部工位治具寄样试喷，通过实际装配与清洗测试验证防粘、耐磨及尺寸影响情况，再逐步导入批量生产。欢迎与工程人员沟通具体需求，我们可根据样件情况提出参考方案和注意事项，具体施工工艺与报价以实物评估和试喷结果为准。
